Catálogo General 712-01
CDSP
CDSP

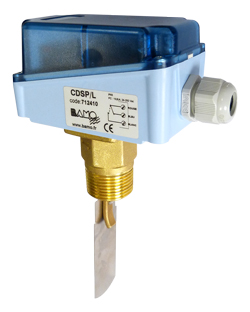

Caudalímetro de fuelle y paletas
CDSP
Producto Anterior
Manual de Instrucciones

  • Para líquidos
  • Conexión: latón o acero inoxidable 316 L
  • Presión máxima: Latón 11 bar / Inox 30 bar
  • DN 25 hasta DN 200
  • Contacto ajustable
  • Temperatura del fluido: -40 ... +120 °C
  • Temperatura ambiente máxima: 85 °C
  • Contacto seco: 24 ... 250 V AC, 15 (8) A
APLICACIONES
Control de la presencia de un caudal mínimo en circuitos que requieren la máxima seguridad, como circuitos de refrigeración, lubricación, protección de bombas, etc...
DESCRIPCIÓN
El CDSP 25 funciona según el principio conocido como fuelle y paleta.
El caudal hace que la paleta se mueva, actuando sobre un contacto seco. La paleta se puede cambiar fácilmente permitiendo de este modo adaptar el regulador de cadual a diferentes diámetros.
El contacto también es ajustable, lo que hace que este controlador sea prácticamente universal.
La parte eléctrica está encapsulada y por tanto aislada del líquido a controlar. Los modelos CDSP 25 - FI o FL han sido desarrollados para controlar pequeños caudales en varios diámetros (ver tabla, pá. siguiente).

Montaje :
El CDSP 25 funciona en todas las posiciones.
La dirección del flujo está registrada en el cuerpo.
El CDSP 25 se debe montar sobre un casquillo tarado 1”.
El CDSP 25 se suministra con 4 paletas correspondiente al diámetro de la tubería a instalar.
Para el montaje en tuberías verticales, el peso de la paleta o paletas se debe compensar actuando sobre un tornillo de ajuste interno.
En el caso del montaje con cabezal en la base, el líquido no contendrá ninguna impureza que pueda concentrarse en la protección del eje.
Las partes rectas aguas arriba y abajo deben ser iguales a 5 veces el diámetro interior de la tubería.

Ajuste :
El número de paletas debe estar relacionado con el diámetro de la tubería y si es necesario, ajustar la última paleta, manteniendo la paleta de diámetro inferior. El regulador viene ajustado de fábrica al valor de caudal mínimo; para obterner un valor de consigna más alto, el tornillo de ajuste debe girarse en el sentido de las agujas del reloj.
Catálogo General 712-01
23/02/2024 17:52
Caudalímetro de fuelle y paletas
