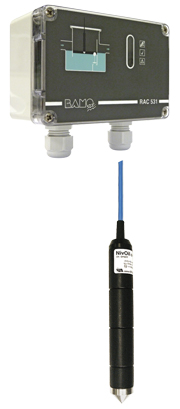

El sistema de control RAC 531 A, se utiliza para separadores de aceite/líquido ligero. Se utiliza para controlar el nivel de la capa de hidrocarburos.

La sonda tipo NivOil OP (BVS 07 ATEX E 091 X) está conectada a la unidad de alimentación del sensor RAC 531 A . La sonda detecta la capa de aceite/líquido ligero que flota en el agua.

El dispositivo señala el estado respectivo de alarma nuevo/viejo y OK con tres LED e incorpora control de rotura de cable y cortocircuito.
RAC 531 A tiene una alarma acústica incorporada. También puede desactivarse a través de un Jumper, si fuese necesario.

Fuente de alimentación RAC 531 A

Alimentación		230 Vca - 50-60 Hz
Seguridad
Tensión máxima		hasta = 250 Vca
Consumo		2W / 2,5VA
Dimensiones		120x80x55mm
Protección		IP 65
Temperatura		-20...+60 °C
Certificación UE		BVS 12 ATEX E 019
Valores máximos Ex		Los valores máximos admisibles (Uo, Io, Po y Co, Lo) del circuito de medición de seguridad intrínseca se tomaron del certificado de examen de tipo/placa de características para cada canal y en relación con las sondas NivOil.
Etiquetado Ex		II (1)G [Ex ia Ga] IIB/IIA (material eléctrico asociado)
Entrada señal		1 entrada, sólo para sonda de aceite NivOil OP (BVS 07 ATEX E 091 X)
Vigilancia		La sonda se controla para detectar roturas de cable y cortocircuitos
Señalización		LED verde -> en funcionamiento, sin alarma LED amarillo -> alarma no reconocida LED rojo -> alarma aún activa
Operación		1 botón para reconocimiento de alarma y prueba
Relé		1 salida de relé, 230V AC, 3A, contacto inversor sin potencial

Marca CE: El dispositivo cumple con los requisitos legales de la directiva de la UE.
