Sonda 9094
Sonda 9094
Sonda de compensación de temperatura
Sonda 9094

9094

• Para montaje en los soportes 9200, 9500 y 9346
• Pt 100 Ω a 0 °C
• Versiones: 3 hilos o 2x3 hilos
• Conexión PG 13,5

APLICACIONES

Las sonas Pt 100 Ω, de la serie 9090 están destinadas para la medición de temperaturas comprendidas entre -20 y +150 °C de la medición de pH.
El sensor es una resistencia Pt 100 Ω, simple (3 hilos) o doble (2x3 hilos). Las sondas 9090 Pt 100 Ω están en conformidad con la norma DIN 43760. Este tipo de sensor está destinado a la compensación de temperatura en pH o Redox.

DESCRIPCIÓN

El elemento de medición es una resistencia Pt 100 Ω insertado en un tubo. La fijación del tubo se realiza a través de una conexión PG 13,5, o a través de un prensa estopa Ø 12.
La conexión eléctrica se realiza a través de un conector especial de baja resistencia.
Con el fin de asegurar la conexión, el cable se encuentra soldado al conector.
El cable es de tipo blindado con 3 o 6 hilos de 0,22 mm².

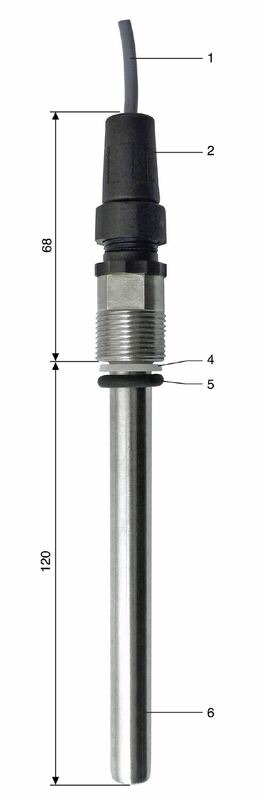

Sonda 9094 : (1) = Cable blindado, (2) = Conector, (3) = Pg 13,5, (4) = Junta de nylon, (5) = Junta flexible, (6) = Tubo Ø 12 mm

LÍMITES DE TEMPERATURA
PVC   0...+45 °C
PVDF   -20...+140 °C
Inox   -20...+150 °C

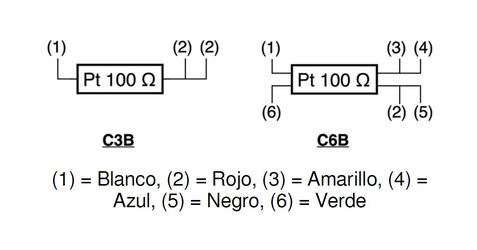

ESQUEMA DE CABLEADO


CÓDIGOS Y REFERENCIAS
Código Referencia Descripción
150 903 9093 Sonda en PVDF / L = 120 mm
150 904 9094 Sonda en Inox 316 L / L = 120 mm
150 906 C3B/10/CO Conector + 10 mm de cable C3B / Simple
150 907 C3B/20/CO Conector + 20 mm de cable C3B / Simple
150 908 C6B/10/CO Conector + 10 mm de cable C6B / Doble
150 912 C6B/20/CO Conector + 20 mm de cable C6B / Doble
150 917 9096 Sonda en PVC / L = 120 mm / Doble
150 918 9097 Sonda en PVDF / L = 120 mm / Doble
