VP3V S4-PVC

Válvula neumática 3 vías simples o doble efecto

VP3V S4-PVC

Producto Anterior

Producto Siguiente

Versión PDF

Manual de Instrucciones

Solicitud de Oferta

• Válvula PVC de DN 10 a DN 50
• Actuador neumático Simple o doble efecto
• Indicador visual de posición
• Opciones :
Caja fin de carrera
Solenoide

DESCRIPCIÓN

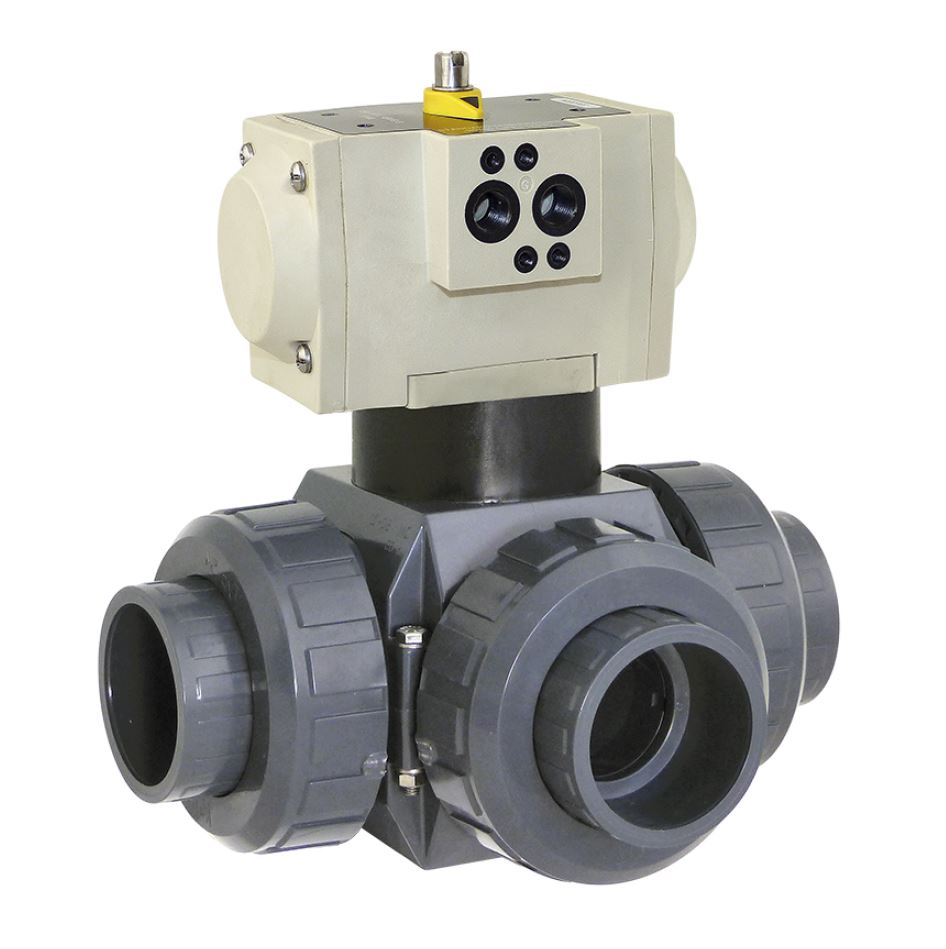

Estas válvulas de esfera tienen 3 vías en L o en T accionadas por un actuador neumático de simple efecto o doble efecto, que permiten varias posibilidades de control de la dirección del líquido en una instalación. Estas válvulas son adecuadas para aplicaciones en ambientes agresivos Sus diferentes funcionamientos están descritos en el documento D-913.20.

CARACTERÍSTICAS TÉCNICAS

Válvulas de 3 vías :

Cuerpo		PVC
Juntas		EPDM o FPM
Esfera		en T o en L PVC
Asiento de bola		PTFE
Conexión		Unión (extremos hembra a pegar)

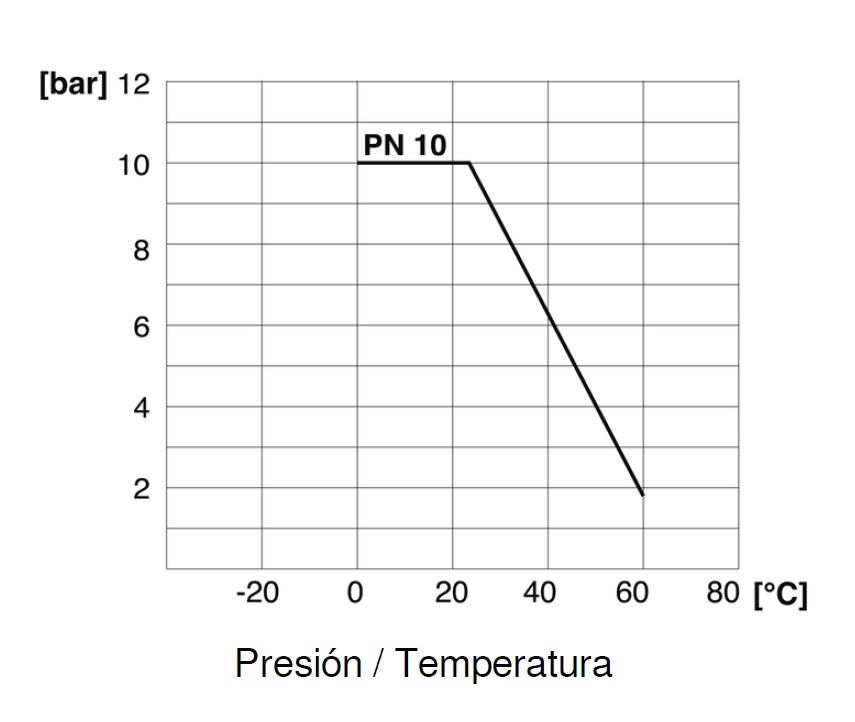

Presión máx.		10 bar

Actuador neumático :

Modelos		Simple efecto (NA o NC) – Doble efecto
Presión de servicio		6 bar mínimo, 8 bar máximo
Conexión		¼" G

Conformidad: NAMUR VDI/VDE 3845 e ISO 5211 Accesorios :
Ver documento 913-10
- Caja fin de carrera
- Electroválvula 3/2 vías (Para versión simple efecto)
- Electroválvula 5/2 vías (Para versión doble efecto)
- Silenciador en inox

Conformidad CE : El dispositivo cumple con las exigencias legales de las Directivas Europeas en vigor.
