Pequeño indicador de caudal de plástico
PDP

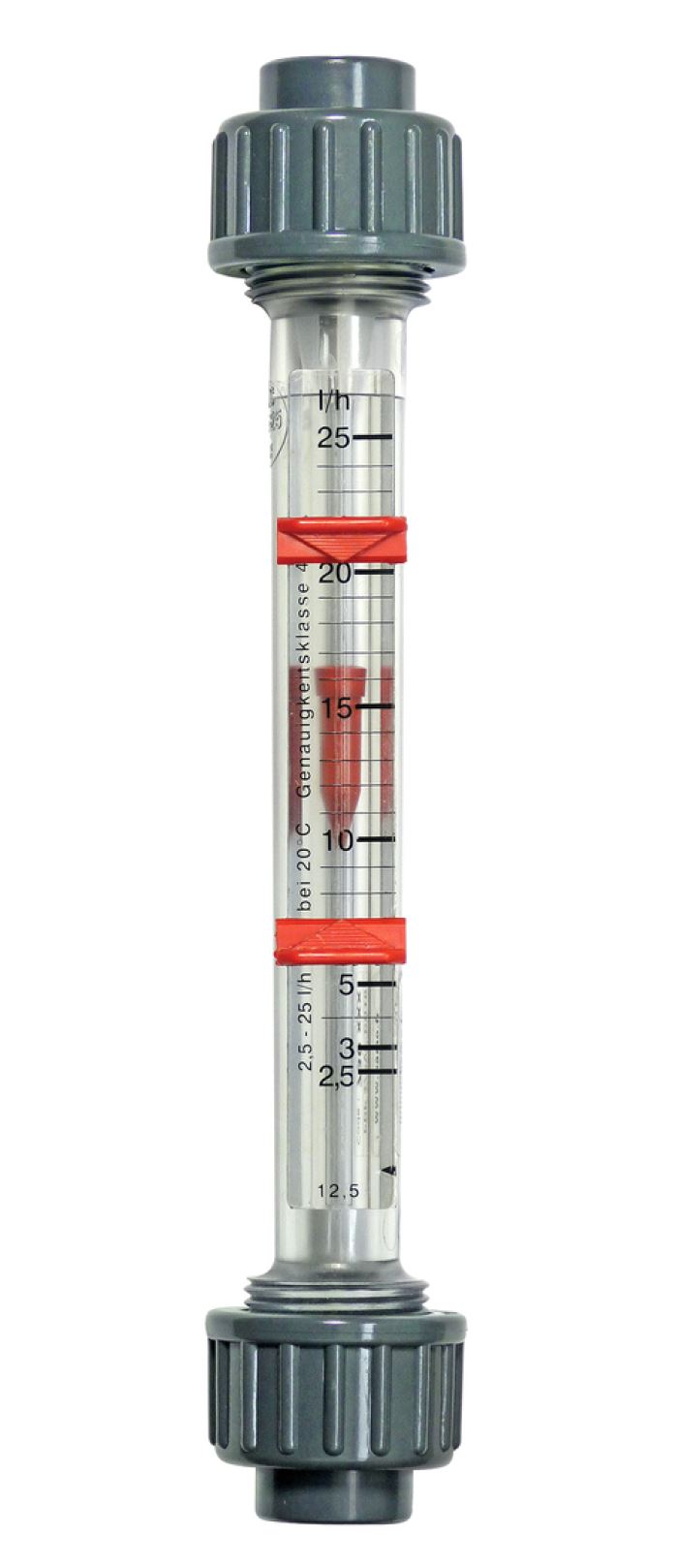

Caudalímetro PDP

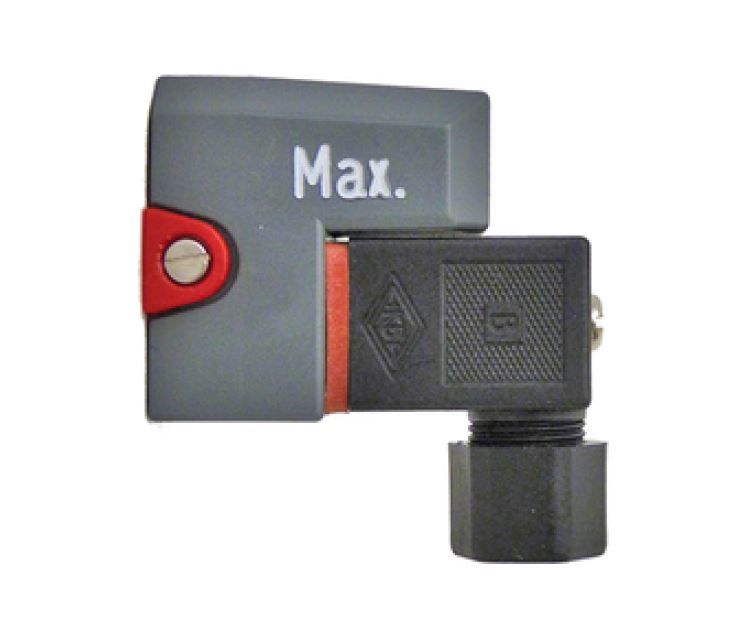

Contacto Z42 / Z40

Montaje recomendado

• Lectura directa
• Fabricado íntegramente en plástico
• Materiales: PVC, PSU o PVDF
• Escalas : 2,5 ... 1 000 l/h (Agua) Aire, (Nm³/h), HCl, NaOH, etc...
• Opcional: Contactos ajustables

APLICACIONES
Los PDP son adaptables para la medición en continuo del caudal de aire y de líquidos neutros, ácidos y básicos.
DESCRIPCIÓN
El funcionamiento de los PDP está basado en el principio de las secciones variables: el caudal de fluido levanta el flotador en el tubo cónico, aumentando la sección del paso del líquido. El flotador se desliza hacia arriba del tubo, proporcionalmente al caudal del líquido.

Por defecto, nuestros caudalímetros se suministran con escalas en l/h para agua a 20ºC. También existe las gamas de Aire (Nm³/h), HCl 30 a 33%, NaOH a 30% y 50%. Ver ficha técnica 731-04.

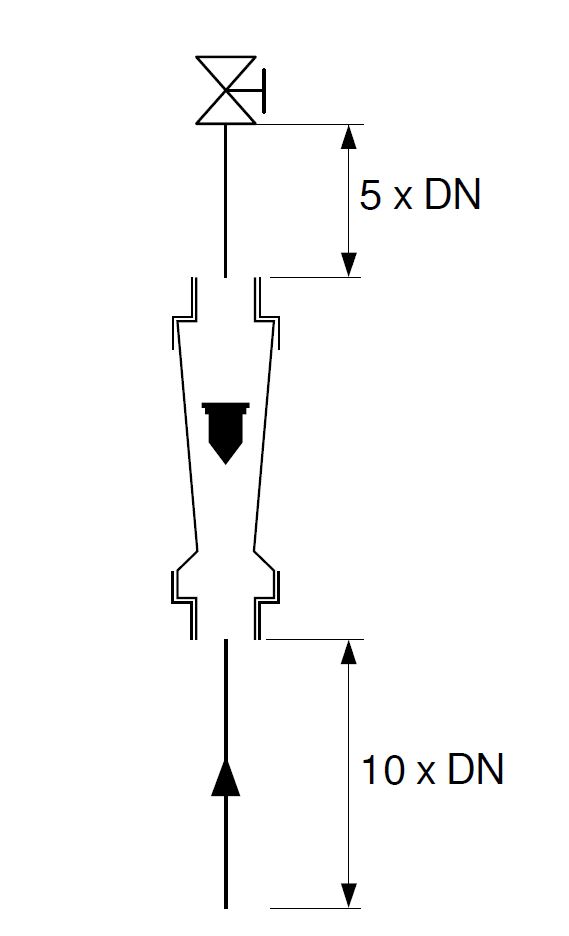

Precauciones de montaje:
Los caudalímetros deben ser instalados en vertical con el flujo ascendente. Se recomienda preveer una longitud aguas arriba de 10 x DN y una longitud aguas abajo de 5 x DN (mínimo, de acuerdo con la norma NF X 10-102).
CARACTERÍSTICAS TÉCNICAS
Presión   Máx. 10 bar a 20ºC
Temperatura (1 bar)   0... +60ºC (PVC)
    0... +90ºC (Tubo PSU y conexiones PVC)
    0...+ 100 °C (Tubo y conexiones PVDF)
Escalas   l/h (Estandar : Agua a 20ºC)
Escalas especiales   Aire (1 a 9 bar absoluto en Nm³/h)
    HCl (30 y 33 %) o NaOH (30 y 50 %)



Materiales

Tubo de medida   PVC o PSU
Flotador   PVDF
Juntas   EPDM (Estandar) - FPM (Opcional)
Uniones   PVC a encolar
Conexiones   Uniones PVC a pegar (Estandar)
    Opciones: Ver tabla "Conexiones"



Contactos eléctricos : Z42 y Z40 El caudalímetro debe estar equipado de un flotador magnético (PVDF-A)

Poder de corte   Máx. 10W/12 VA, 230 Vca, 0,5 A
Función   Z42 (Biestable NA) - Flotador abajo = Abierto
    Z40 (Biestable NC) - Flotador abajo = Cerrado
Protección   IP 65 - Terminal desmontable
Temperatura ambiente   0... +55ºC

Las sobrecargas y cargas inductivas o capacitivas dañan los contactos. Se recomienda utilizar un relé de protección de contacto tipo ES 2001 (Ver ficha 250-02).


Conformidad CE: El dispositivo cumple con las exigencias legales de las
Directivas Europeas en vigor.
