Catálogo General 140-01
9200
9200
Soporte en línea de 1 a 3 electrodos pH o REDOX
9200

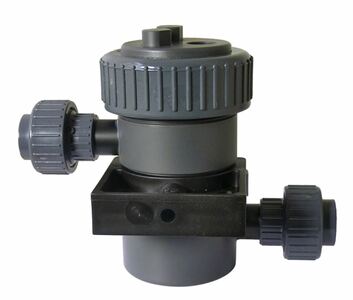

Soporte 9223

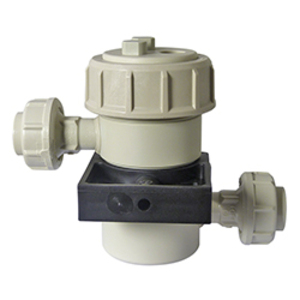

Soporte 9222

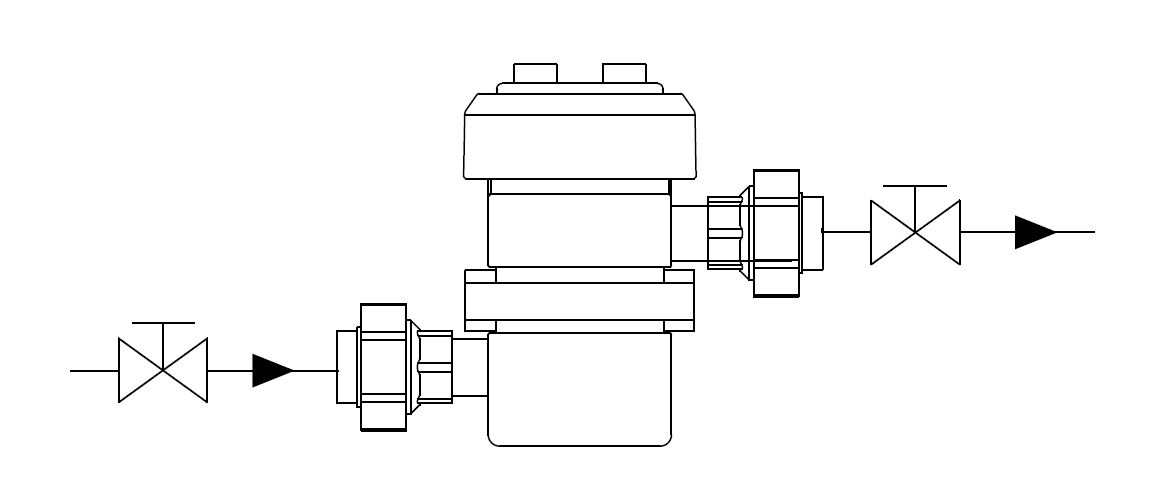

Ejemplo de instalación

• De 1 a 3 electrodos
• Fabricación en PVC o PPH
• Conexión: Unión DN 20 Ø 25

APLICACIONES

Soporte de 1 a 3 electrodos para la medición de pH o Redox, de temperatura en línea o en by-pass.

DESCRIPCIÓN

Los soportes de la serie 9200 se utilizan para la medida en circulación de pH, de Redox o/y de la temperatura del líquido. Están diseñados para que los electrodos midan con una conexión Pg 13,5 (ver doc. 150-01 y 150-02). Los materiales se determinan en función de las compatibilidades químicas y las condiciones de servicio.

Circuito de montaje: La entrada que está situada en la parte inferior y la salida, están desplazadas para mantener el electrodo bajo inmersión en el líquido.

Para tuberías con un diámetro superior a 25 mm, su instalación deberá realizarse en by-pass agregando una caída de presión (restricción, codo, válvula, etc...) para asegurar una correcta circulación del fluido en el electrodo. Se recomienda utilizar una válvula corriente arriba y abajo del soporte en línea para actuar sobre el electrodo en cualquier momento.

CARACTERÍSTICAS TÉCNICAS
Fabricación   Cuerpo PVC - Conexión unión DN 20 Ø 25 a pegar
    Cuerpo PPH - Conexión unión DN 20 Ø 25 a polifusionar
    (Conexión mediante bridas bajo pedido)
Juntas   FPM
Temperatura   PVC : 0... +50 °C
    PPH: 0... +90 °C
Presión máx.   6 bar
CÓDIGOS Y REFERENCIAS

Suministro estándar : con 2 tapones PG 13,5 y una brazadera de soporte

Código Referencia Descripción
140 301 9222 Soporte PVC de 1 a 3 electrodos PG 13,5
140 351 9223 Soporte PPH de 1 a 3 electrodos PG 13,5
Catálogo General 140-01
20/11/2019 12:10
Soporte en línea de 1 a 3 electrodos pH o REDOX
9200
