Control de los separadores de aceite y líquidos ligeros.

El sistema de control NivOil se utiliza para separadores de aceite/líquido ligero. Se utiliza para controlar el nivel de la capa de aceite/líquido ligero que se acumula, el nivel máximo de acumulación si se bloquea el sistema de drenaje y, en caso necesario, la capa de lodo que se deposita en el fondo.

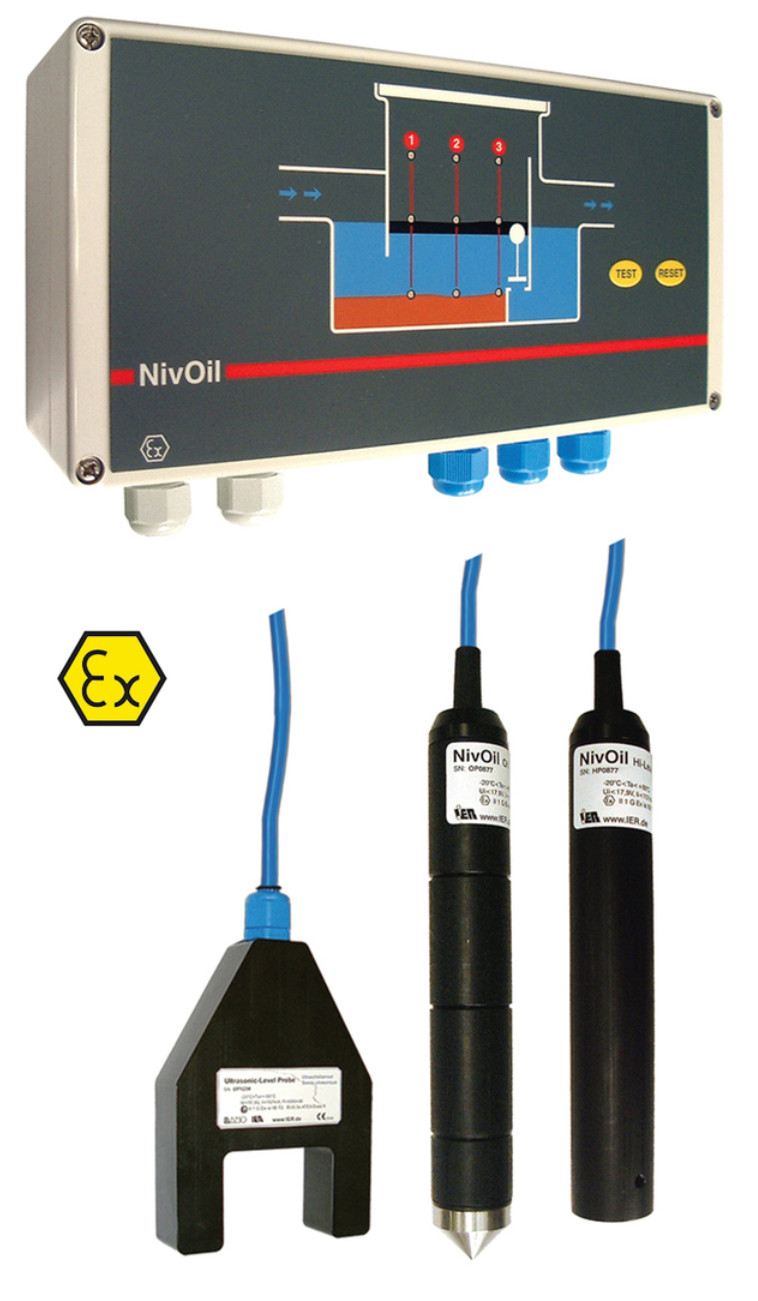

Se pueden conectar hasta tres sondas de monitorización a la fuente de alimentación del sensor - tipo: NivOil CU (BVS 07 ATEX E 090).

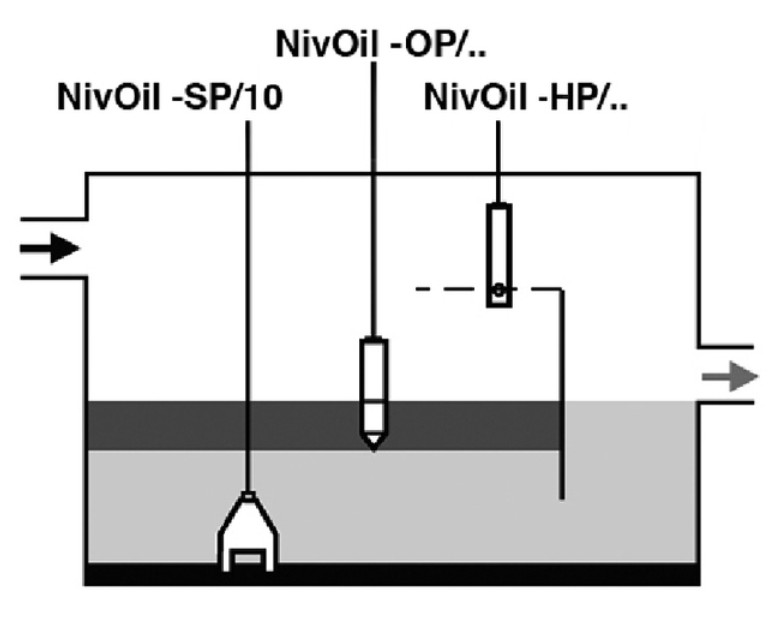

La sonda de aceite - tipo: NivOil OP (BVS 07 ATEX E 091 X) detecta la capa de aceite/líquido ligero que flota en el agua.

La sonda de reflujo - tipo: NivOil HP (BVS 07 ATEX E 092 X) detecta un bloqueo en el sistema de drenaje.
En cuanto el agua que entra alcanza un nivel demasiado elevado, se activa una alarma.

La sonda de reflujo alternativa - tipo: NivOil HPS (BVS 09 ATEX E 021 X) detecta un bloqueo en el sistema de drenaje. En cuanto el agua entrante alcanza un nivel demasiado alto, se dispara una alarma. La sonda de nivel de lodo - tipo: NivOil SP (BVS 09 ATEX E 021 X) detecta si se
ha acumulado una capa de lodo en el fondo del separador. Si el nivel de lodo es demasiado elevado, se activa una alarma.



Por lo tanto, se puede conectar uno de los tres tipos de sonda de seguridad intrínseca diferentes a cada uno de los tres canales de seguridad intrínseca de la fuente de alimentación (NivOil CU).
El LED correspondiente a cada función se enciende en el canal conectado a cada sonda.
Si un canal no está asignado, sus LED también permanecen apagados durante el funcionamiento. El aparato dispone de una alarma acústica integrada. En caso necesario, puede desactivarse mediante el interruptor DIP 1.
