Catálogo General 583-02
SFA /E
SFA /E
Indicador de nivel de cable y poleas con estanqueidad del sistema
SFA /E

  • Indicador con estanqueidad del sistema
  • Aguanta la presión
  • Para casi todos los líquidos
  • Impide la propagación de los vapores
  • También para tanques altos
FUNCIONAMIENTO

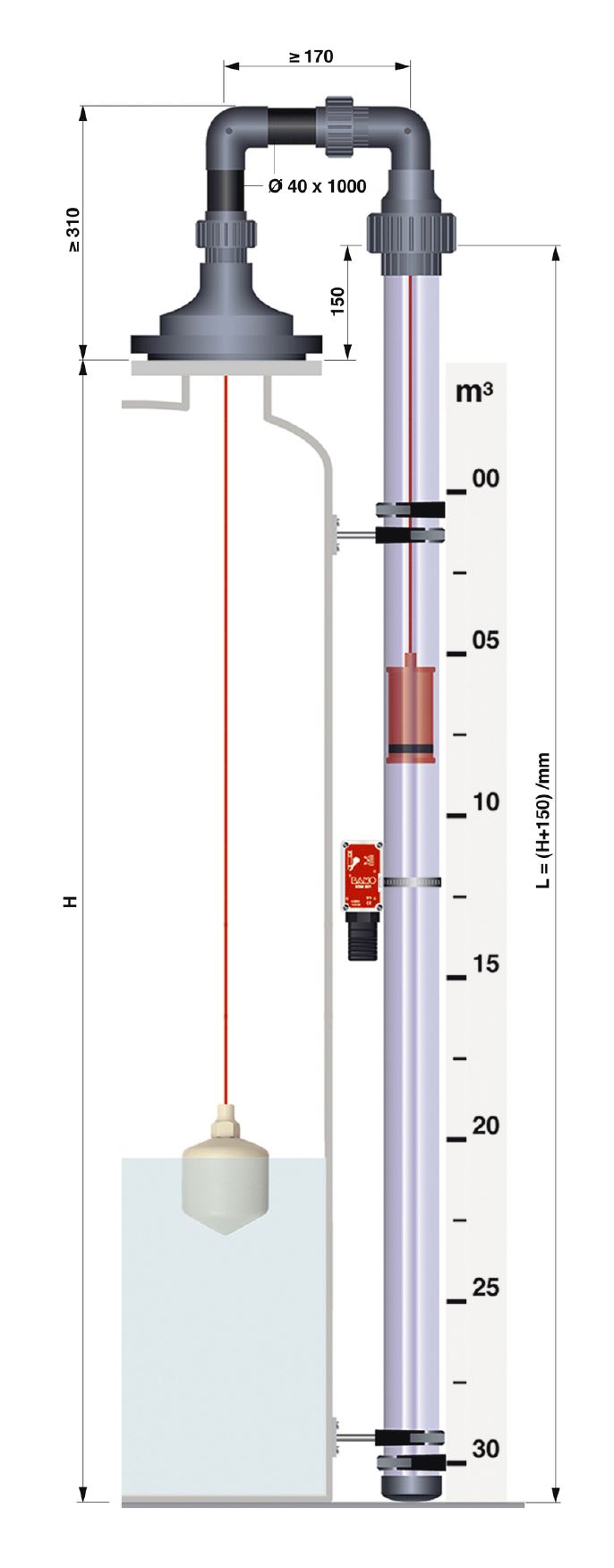

El nivel se visualiza a través de un tubo guía. El indicador (contrapeso) sigue el nivel del líquido por medio de un cable sujetado a un flotador. El contrapeso esta equipado con imanes lo que permite accionar los controladores externos.

El cable y poleas se encuentran encerrados en un sistema de tubos y conexiones en PVC con estanqueidad.

Se diseño el modelo SFA/E para los tanques de almacenamiento de líquidos que producen vapores nocivos y/o corrosivos, también para proteger los líquidos de una contaminación por el aire atmosférico.

DESCRIPCIÓN

Las poleas se encuentran encerradas en codos de PVC con un aro especial para impedir el descarrilamiento del cable. Los codos se pegan a los tubos de protección del cable. El contrapeso se mueve adentro de un tubo de PVC transparente de diámetro 63 mm con tapas arriba y abajo. El equipo se fija arriba del tanque con una brida de DN 100 mm.

El tubo guía se fija al tanque con collares y puede equiparse con una regla graduada en PVC y/ó con controladores.

Para la fabricación, indicar la altura: L . . . / mm

CÓDIGOS Y REFERENCIAS

583 700 Equipo estándar SFA / E - F8 Incluye:

1 Tubo guía Ø 63 x 57 mm en PVC transparente, mas 2 tapas; altura L a confirmar (1000 mm en estándar)
2 Tubos Ø 40 en PVC, longitud 1000 mm cada uno; a recortar en sitio para el ajuste

1 Flotador Ø 98 mm en PPH - FP98/SFA
5 m de cable Ø 3 mm en PPH - CPM/SFA
2 Poleas para estanqueidad - PE/SFA
1 Contrapeso con imanes - CP63/SFA

1 Brida DN 100 y conexión al tanque en PVC
2 Collares en PE para sujetar el tubo guía al tanque

583 720 Kit SFA /E - (sin tubos) Incluye:

2 Poleas para estanqueidad - PE/SFA
1 Flotador Ø 98 mm en PPH - FP98/SFA
1 Contrapeso con imanes - CP63/SFA
5 m de cable Ø 3 mm en PPH - CPM/SFA
