Fabricante europeo de sensores e instrumentos para líquidos
Usted está actualmente en BAMO Globalagua » Nuestros Productos » Catálogo General » Caudal » ORIFICIOS DB-IDP / DB-PDP
Catálogo General 765-01
ORIFICIOS DB-IDP / DB-PDP
ORIFICIOS DB-IDP / DB-PDP
Caudalimetros
ORIFICIOS DB-IDP / DB-PDP

  • Para productos agresivos
  • Indicador del caudal instantaneo
  • En tuberías de DN 50 hasta DN 200
  • Factor de escala desde 2 hasta 10
  • Instalación en cualquier posición
  • En conformidad con el estandar NF X 10-102
  • Precisión de ± 3%
  • Opciones : contacto de alarma
DESCRIPCION

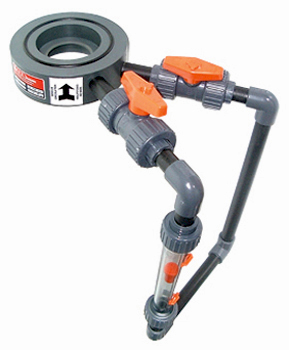

El orificio se inserta entre bridas en la canalización de proceso. La presión diferencial que provoca el movimiento del fluido se transmite por afuera por dos tomas de presión en corespondencia a cada lado del orificio. Este diferencial es proporcional al cuadrado del caudal instantaneo.

Un indicador (IDP/PDP) colocado en el circuito exterior entre las dos tomas de presión, permite la lectura directa del caudal.

El equipo se realiza en PVC, PPH ó PVDF (tomar en cuenta otros materiales-accesorios y juntas). Una boquilla (tipo "BORDA") se calcula especificamente según las especificaciones de la instalación para asegurar la proporcionalidad entre indicación visual y caudal.

Los orificios se pueden suministrar tambien, solos y/ó en acero inoxydable 316L, ó con camara completa y bridas ó completos con dos tomas de presión sobre las bridas.

ESPECIFICACIONES

Rango : desde 2 - 10 m3/h
hasta 70 - 350 m3/h (agua a 20°C)
Precision : ± 3% con IDP / ± 4% con PDP
Repetabilidad : ± 0.3% con IDP / ± 0.4% con PDP
Factor de escala : de 2.5 a 10 con IDP / de 2 a 10 con PDP
Temperaturas maximales : PVC / 50°C - PPH / 90°C - PVDF / 120°C
Presión maximal : de 10 bar a 20°C para los modelos en PVC, PPH y PVDF.

MATERIALES

Orificio : PVC, PPH ó PVDF
Indicadores de caudal : Cuerpo en PVC, Trogamid ó Polysulfón
Móvil en PVDF
Línea de medición : PVC, PPH ó PVDF
Valvulas : PVC, PPH ó PVDF
Juntas : EPDM (standard) ó FPM
Boquilla : PVC, PPH ó PVDF

OPCION

Contacto seco : lumbral de alarma, cerrado por caudal superior, ajustable por corredera.

Catálogo General 765-01
09/04/2018 16:50
Caudalimetros
ORIFICIOS DB-IDP / DB-PDP
