GNR 5 - PVC Indicador de nivel

Catálogo General 571-01

GNR 5 - PVC

Indicador de nivel

GNR 5 - PVC

Producto Anterior

Producto Siguiente

Versión PDF

Manual de Instrucciones

Solicitud de Oferta

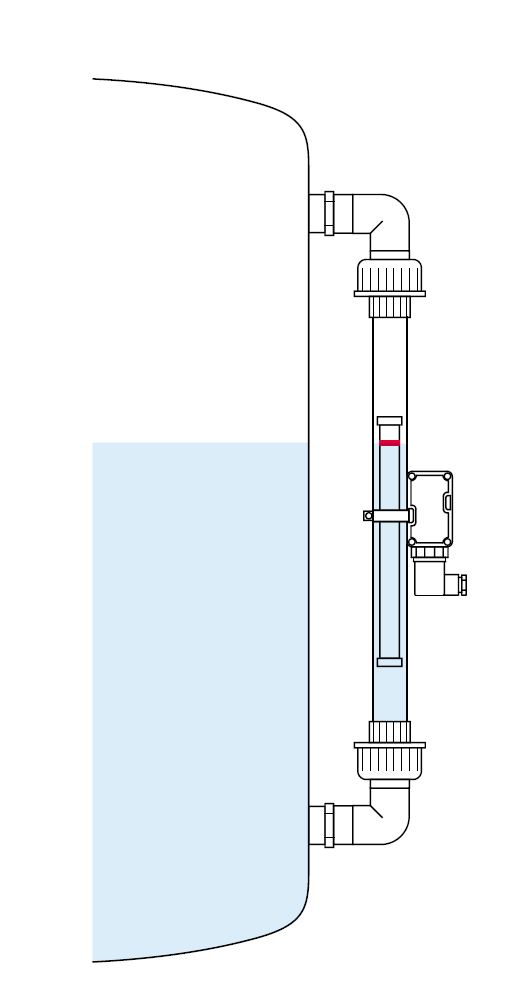

Esquema

• Lectura directa en el depósito
• Altura de 400 a 5000 mm
• Fabricado en PVC y PPH
• Juntas EPDM
• Opción: Contactos ajustables

APLICACIONES

Lectura y control de nivel en depósito y a través de los contactos, para control de bombas, electroválvulas y alarmas de nivel alto y bajo.

DESCRIPCIÓN

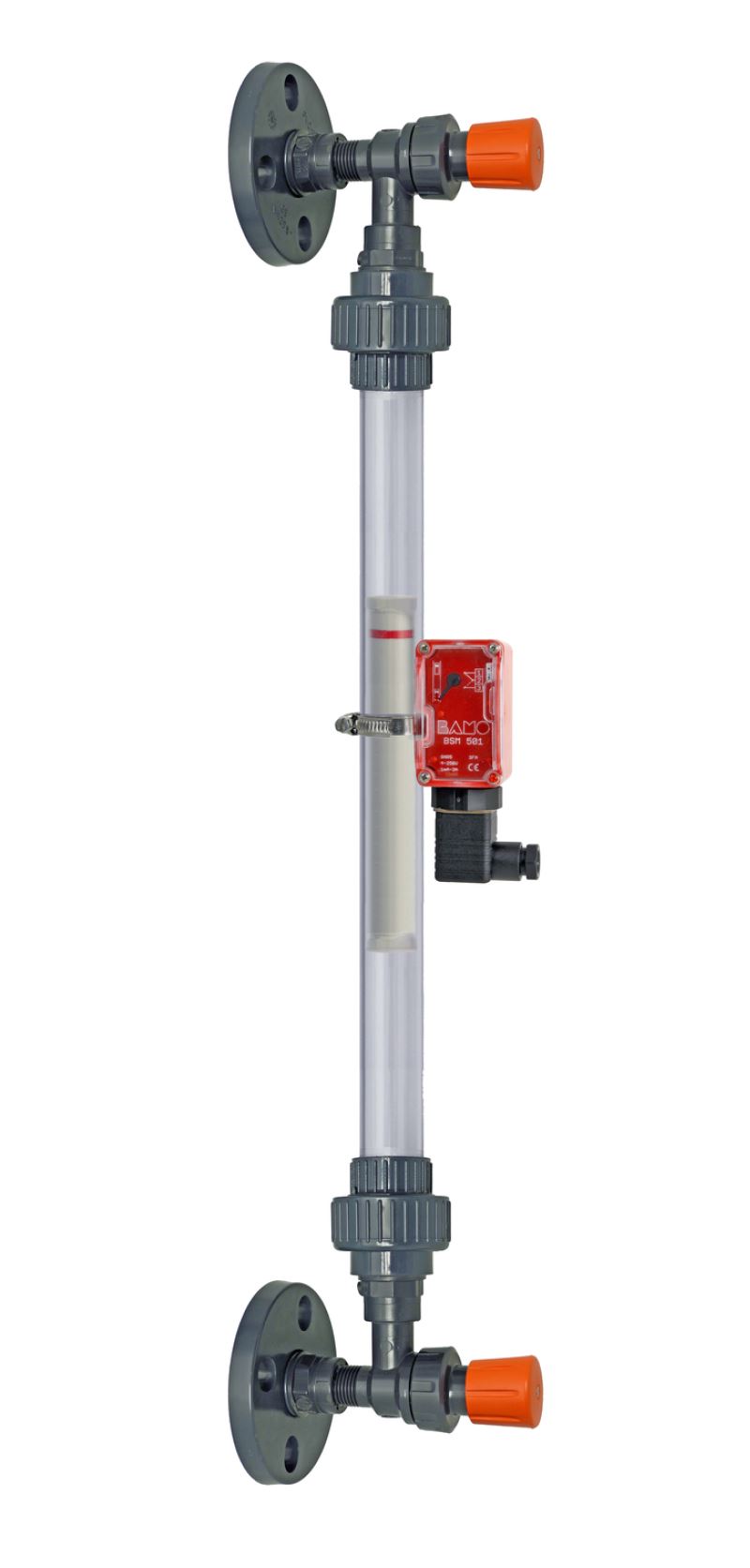

El indicador GNR5 está compuesto por un tubo en PVC transparente que permite visualizar el nivel del depósito.
El uso de válvulas de aislamiento en la parte alta y baja, permite un desmontaje del tubo de medición manteniendo la presión del depósito.

La parte inferior del indicador puede estar equipado con una válvula de purga. Para proteger el tubo de medición contra impactos, el GNR5 se puede equipar con una protección en PVC transparente.

Opcionalmente, los contactos BSM o BRK permiten detectar uno o más niveles para señalizar una alarma de nivel alto/bajo, para el mando de bombas o electroválvulas.

CARACTERÍSTICAS TÉCNICAS

Tubo de medición		PVC transparente Ø 32
Flotador magnético		PPH, (Ø 25 / altura 180 mm )
Válvulas de aislamiento		PVC, junta EPDM (variable)
Temperatura de servicio		0... +45ºC
Presión de servicio		4 bar máximo a 20ºC
Conexión		Al depósito
		Bridas giratorias PVC, (DN 20 o DN 25, PN 10)
		Rosca 1" G
Altura		400...5000 mm
		Para longitudes superiores a 2000 mm, el tubo de medida se puede entregar en 2 partes.

Opciones :
• Contactos BRK 60 (Ver ficha técnica 585-02)
• Contactos BSM 501 (ver ficha técnica 585-01)
• Pantalla de protección Ø 63 PVC transparente

Para determinar el uso del GNR en su aplicación, rogamos nos informen de la longitud, líquido (densidad), temperatura y presión.
