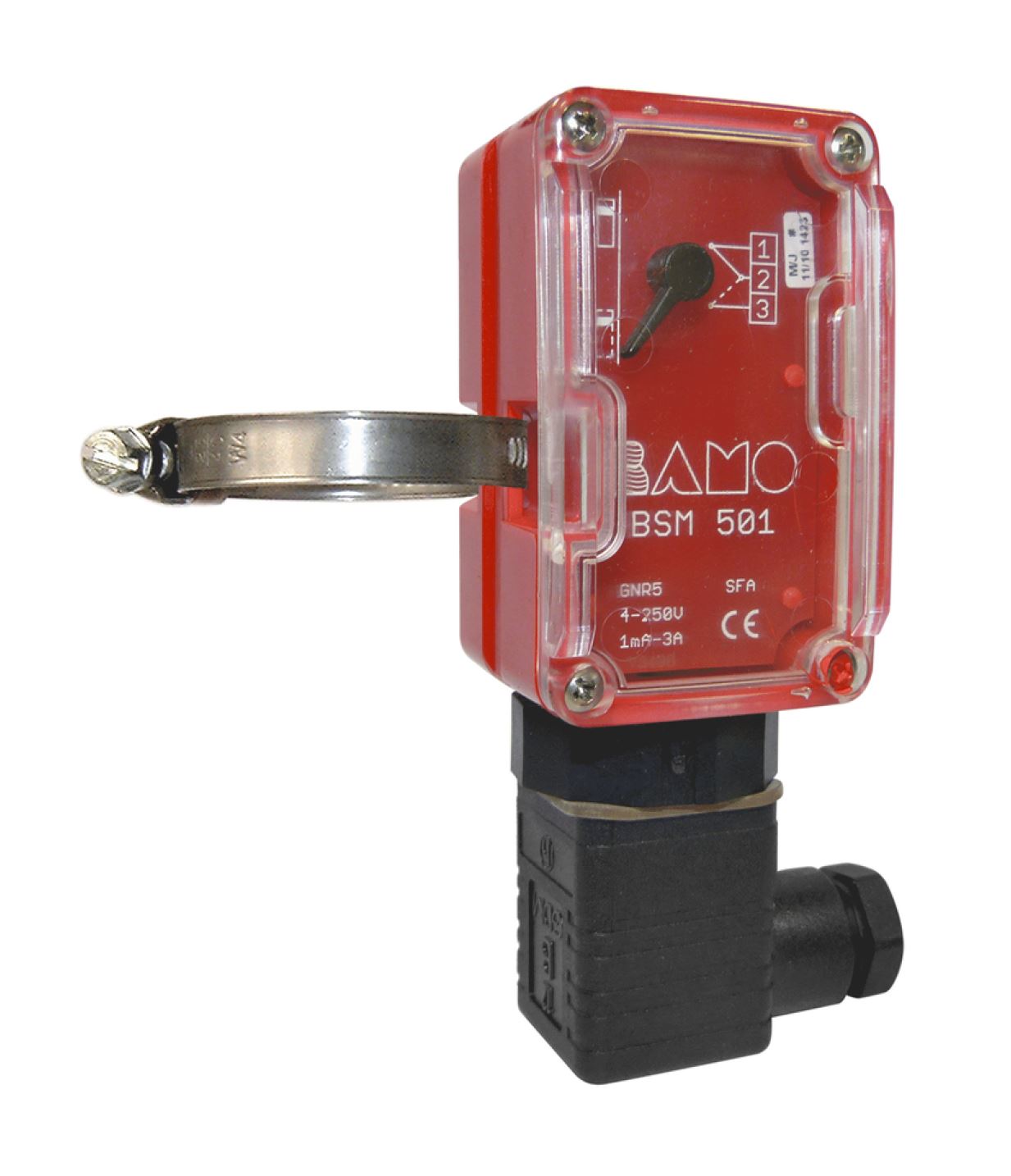

BSM 501 - BSM 515
BSM 501 - BSM 515
Contactos de nivel por micro-interruptor
BSM 501 - BSM 515

BSM 501 - BSM 515

• Alto poder de corte
• Interruptor biestable, contacto inversor
• Carcasa IP 65

DESCRIPCIÓN
Un balancín magnético, accionado por un flotador o contrapeso, establece un contacto libre de tensión a través de un micro-interruptor.

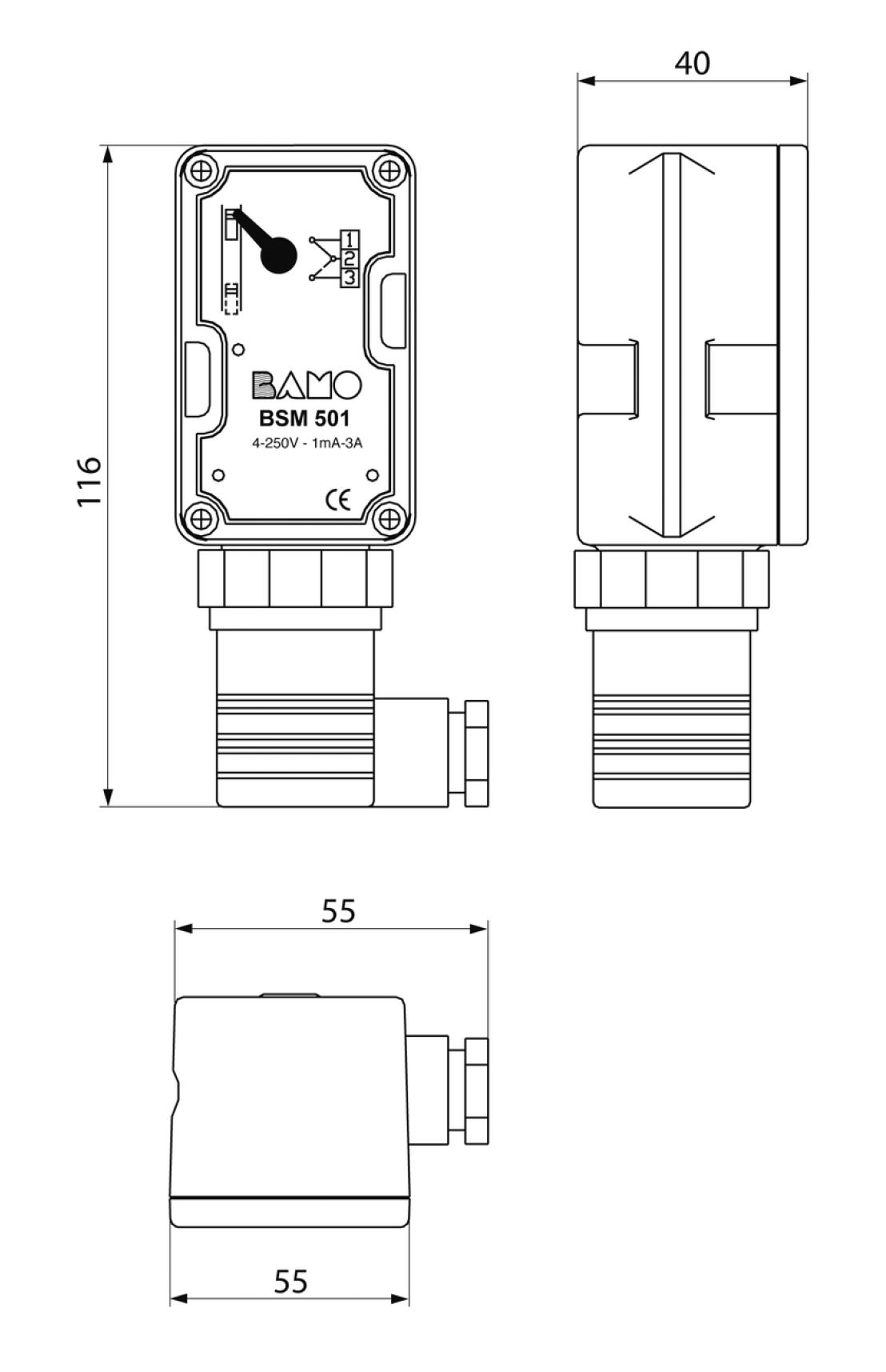

Diferentes elementos, como el bloque de terminales están montados sobre un circuito impreso , todo dentro de una carcasa IP65, con una salida para los cables 13,5 Pg y un collarín de acero inoxidable para tubo de Ø 32, Ø 35 ó Ø 63 mm.
CARACTERÍSTICAS TÉCNICAS
Tensión nominal   4 ... 250 Vca, 4 ... 30 Vcc
Intensidad nominal   1 mA...3 A (Vca o Vcc)
Contacto   Interruptor biestable, con contacto inversor
Distancia mínima entre 2 contactos   40 mm, orientados a 120°
Conector   Estraíble / 3 polos DIN 43650
Enlace eléctrico   Sección máxima 1,5 mm2
Salida cable   PG 13,5
Temperatura ambiente   -20...+90 °C
Material carcasa   Policarbonato translúcido
Fijación   Abrazaderas para tubos Ø 32, Ø 40 ó Ø 63
Protección   IP 65 conforme EN 60 529
Marca CE   Conforme 2006/95/EG (baja tensión),
    89/336/EEC (EMV)
ELEMENTOS ACTUADORES PARA BSM 501
Código Referencia Descripción
570 075 GNR 51 Flotador PPH, para tubo de vidrio Ø 24,5 x 2,75
570 080 GNR 52 Flotador PPH, para tubo de plástico Ø 32 x 2,4
570 082 GNR 53 PVDF Flotador PVDF, para tubo de plástico Ø 32 x 2,4
570 085 GNR 62 Flotador PPH, para tubo de plástico Ø 60 x 3
583 403 CP63/SFA Contrapeso PVC rojo, para tubo plástico Ø 60 x 3
583 404 CP40/SFA Contrapeso PVC rojo, para tubo plástico Ø 40 x 2
ELEMENTOS ACTUADORES PARA BSM 515
Código Referencia Descripción
560 055 F-Magtop 1 Flotador inox D=1, presión < 16 bar, -25 ... +160 ºC
560 056 F-Magtop 0,8 Flotador inox D=0,8, presión < 16 bar, -25 ... + 160ºC
CÓDIGOS Y REFERENCIAS
Código Referencia Descripción
585 010 BSM 501 / J Contacto para JAR
585 100 BSM 501 Contacto para GNR 5 y FS4
585 163 BSM 501 / 63 Contacto para SFA, SFA/E y GNR 6
585 515 BSM 515 MAG Contacto para MAGTOP inox

El modelo BSM 515 no es adecuado para el MAGTOP, en versión de plástico.

Catálogo General 585-01
23/02/2024 16:35
Contactos de nivel por micro-interruptor
BSM 501 - BSM 515
